În calitate de furnizor de prese hidraulice cu cadru H, am fost martor direct la rolul critic pe care supapele de reținere îl joacă în aceste mașini puternice. Presele hidraulice cu cadru H sunt utilizate pe scară largă în diverse industrii pentru sarcini precum formarea metalelor, ștanțarea și asamblarea. Supapa de reținere, o componentă aparent simplă, este de fapt un pivot în funcționarea eficientă și sigură a acestor prese.
Înțelegerea elementelor de bază ale preselor hidraulice cu cadru H
Înainte de a aborda rolul supapelor de reținere, este esențial să înțelegeți funcționarea de bază a unei prese hidraulice cu cadru H. Aceste prese folosesc cilindri hidraulici pentru a genera o cantitate mare de forță. Sistemul hidraulic constă dintr-o pompă, rezervor, supape și cilindri. Când pompa este activată, forțează lichidul hidraulic în cilindru, care, la rândul său, mișcă pistonul pentru a aplica presiune pe piesa de prelucrat.

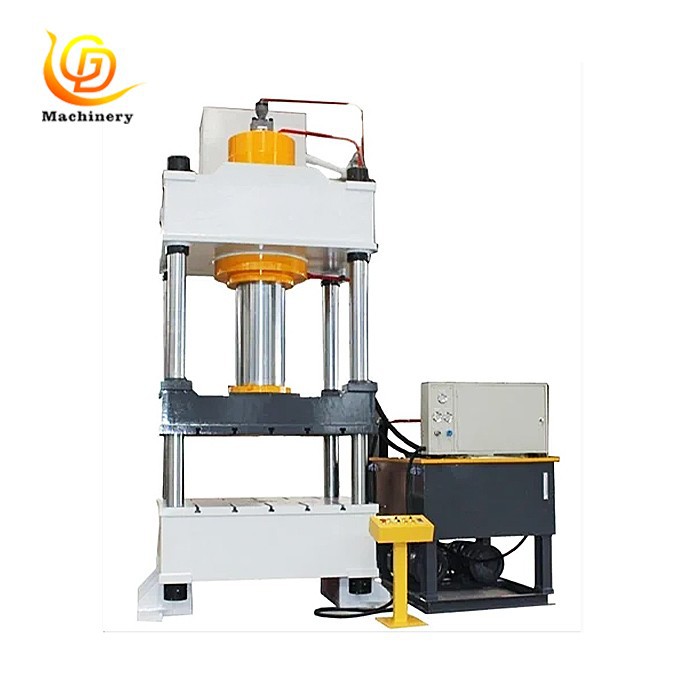

Designul cadrului H oferă o structură robustă și stabilă pentru presă. Poate rezista la forțe mari și este potrivit pentru o gamă largă de aplicații. Există diferite tipuri de prese hidraulice cu cadru H disponibile, cum ar fiPresă hidraulică cu cadru de oțel,Presă hidraulică tip cadru, șiPresă hidraulică de tip cadru integral. Fiecare tip are propriile caracteristici și avantaje unice, dar toate se bazează pe un sistem hidraulic care funcționează bine, supapa de reținere fiind o parte cheie a acestuia.
Funcția unei supape de reținere
O supapă de reținere, cunoscută și ca supapă de reținere, este un dispozitiv mecanic care permite fluidului să curgă doar într-o singură direcție. Are un design simplu, dar eficient, constând de obicei dintr-un corp de supapă, un disc sau bilă și un arc. Când fluidul curge în direcția permisă, presiunea fluidului învinge forța arcului, împingând discul sau bila deschisă și permițând fluidului să treacă. Cu toate acestea, atunci când fluidul încearcă să curgă în direcția opusă, arcul forțează discul sau bila împotriva scaunului supapei, împiedicând curgerea inversă.
Într-o presă hidraulică cu cadru H, supapele de reținere sunt utilizate în mai multe locații cruciale din cadrul sistemului hidraulic. Una dintre funcțiile principale ale unei supape de reținere este menținerea presiunii în circuitul hidraulic. Când pompa încetează să furnizeze fluid, supapa de reținere împiedică fluidul să curgă înapoi în rezervor, menținând astfel presiunea în cilindru. Acest lucru este esențial pentru menținerea forței aplicate piesei de prelucrat în timpul operației de presare.
Menținerea presiunii și siguranța
Menținerea presiunii este vitală într-o presă hidraulică cu cadru H. În timpul unei operații de presare, presa trebuie să aplice o forță constantă asupra piesei de prelucrat pentru o anumită perioadă. Dacă presiunea ar scădea brusc, ar putea duce la un rezultat de presare incomplet sau defectuos. Supapa de reținere asigură că presiunea din cilindru rămâne stabilă, prevenind refluxul lichidului hidraulic.
În plus, supapele de reținere contribuie la siguranța presei hidraulice. În cazul unei defecțiuni a pompei sau a unei pierderi bruște de putere, supapa de reținere acționează ca o protecție. Împiedică curgerea fluidului înapoi, ceea ce ar putea face ca pistonul să se retragă în mod neașteptat. Acest lucru poate preveni deteriorarea potențială a piesei de prelucrat, a presei în sine și, cel mai important, poate proteja operatorii de vătămări.
Controlul fluxului de fluid
Un alt rol important al supapei de reținere este controlul fluxului de fluid hidraulic din sistem. Într-o presă hidraulică cu cadru H, diferitele etape ale operațiunii pot necesita debite și direcții diferite ale fluidului. Supapele de reținere pot fi utilizate în combinație cu alte supape, cum ar fi supapele de control direcțional, pentru a obține un control precis al fluxului de fluid.
De exemplu, în timpul apropierii rapide a pistonului de piesa de prelucrat, este necesar un debit mai mare de fluid pentru a deplasa rapid pistonul. Odată ce pistonul ajunge la piesa de prelucrat, este nevoie de un flux mai lent și mai controlat pentru a aplica forța de presare. Supapa de reținere poate face parte dintr-un circuit care reglează debitul în funcție de cerințele fiecărei etape a operațiunii.
Prevenirea cavitației
Cavitația este un fenomen care apare în sistemele hidraulice atunci când presiunea fluidului scade sub presiunea sa de vapori, determinând formarea de bule de vapori. Aceste bule se pot prăbuși brusc, creând unde de șoc care pot deteriora componentele sistemului hidraulic, cum ar fi pompa, supapele și cilindrii.
Supapele de reținere pot ajuta la prevenirea cavitației într-o presă hidraulică cu cadru H. Menținând presiunea în sistem și împiedicând returul fluidului, acestea asigură că presiunea din circuitul hidraulic rămâne peste presiunea de vapori a fluidului. Acest lucru reduce probabilitatea de cavitație și prelungește durata de viață a componentelor hidraulice.
Impactul asupra eficienței sistemului
Funcționarea corespunzătoare a supapelor de reținere are un impact semnificativ asupra eficienței generale a presei hidraulice cu cadru H. O supapă de reținere bine proiectată, cu cădere scăzută de presiune, permite sistemului hidraulic să funcționeze mai eficient. O cădere scăzută de presiune înseamnă că se irosește mai puțină energie în depășirea rezistenței supapei, rezultând un consum mai mic de energie.
În plus, asigurând o presiune stabilă și un control precis al debitului de fluid, supapele de reținere ajută presa să finalizeze operațiunile de presare mai rapid și mai precis. Acest lucru poate crește productivitatea presei și poate reduce timpul și costul de producție.
Întreținere și depanare
Ca orice altă componentă a unui sistem hidraulic, supapele de reținere necesită întreținere regulată pentru a asigura funcționarea lor corespunzătoare. În timp, scaunul supapei se poate uza, arcul își poate pierde elasticitatea sau discul sau bila se pot bloca. Aceste probleme pot duce la probleme precum scurgeri, pierderi de presiune sau control necorespunzător al debitului de fluid.
Inspecția și curățarea regulată a supapelor de reținere sunt esențiale. Dacă sunt detectate semne de uzură sau deteriorări, supapa de reținere trebuie reparată sau înlocuită prompt. Depanarea problemelor supapei de reținere implică adesea verificarea instalării corecte, inspectarea componentelor supapei pentru a detecta deteriorarea și testarea funcționării supapei în diferite condiții de presiune și debit.
Concluzie
În concluzie, supapa de reținere joacă un rol polivalent și indispensabil într-o presă hidraulică cu cadru H. De la menținerea presiunii și asigurarea siguranței până la controlul fluxului de fluid, prevenirea cavitației și îmbunătățirea eficienței sistemului, este o componentă critică care are un impact direct asupra performanței și fiabilității presei.
În calitate de furnizor de prese hidraulice cu cadru H, înțelegem importanța utilizării supapelor de reținere de înaltă calitate în produsele noastre. Ne asigurăm că toate componentele hidraulice, inclusiv supapele de reținere, sunt atent selectate și testate pentru a îndeplini cele mai înalte standarde.
Dacă sunteți în căutarea unei prese hidraulice cu cadru H sau aveți nevoie să înlocuiți supapele de reținere din presa dvs. existentă, vă invităm să ne contactați pentru mai multe informații și pentru a discuta cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ofere sfaturi și soluții profesionale pentru a vă ajuta să obțineți cele mai bune rezultate în operațiunile dvs. de presare.
Referințe
- „Sisteme hidraulice și puterea fluidelor” de George Ellis.
- „Manual de hidraulică industrială” de Michael Bailey.
